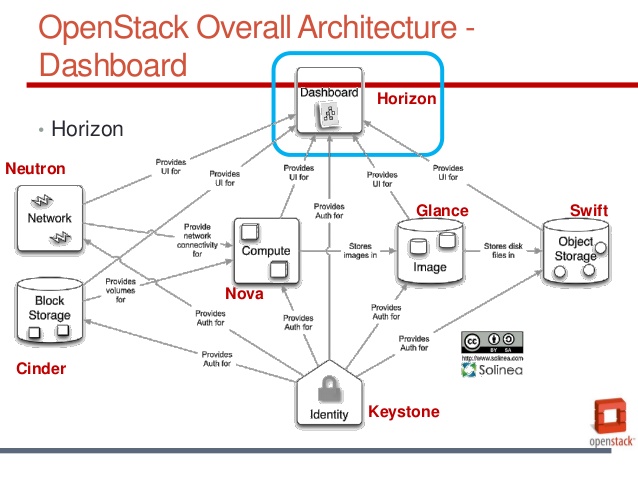

pada part11 ini kita akan menginstall Dashboard untuk openstack dengan nama projecnya adalah Horizon.
Dashboard (horizon) adalah sebuah web interface yang memungkinkan administrator cloud dan penguna dapat mengelola berbagai resource openstack dan service secara web GUI.
contoh pada openstack ini web servernya mengunakan apache.
okee langsung kita coba saja, jalankan perintah pada controller node
pada part10 ini kita akan memverifikasi hasil dari konfigurais yang telah kita lakukan sebelumnya.
Jalankan perintah dibawah ini di CONTROLLER NODE
|
1 |
root@controller:~# . admin-openrc |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 |
root@controller:~# neutron ext-list +---------------------------+-----------------------------------------------+ | alias | name | +---------------------------+-----------------------------------------------+ | default-subnetpools | Default Subnetpools | | network-ip-availability | Network IP Availability | | network_availability_zone | Network Availability Zone | | auto-allocated-topology | Auto Allocated Topology Services | | ext-gw-mode | Neutron L3 Configurable external gateway mode | | binding | Port Binding | | agent | agent | | subnet_allocation | Subnet Allocation | | l3_agent_scheduler | L3 Agent Scheduler | | tag | Tag support | | external-net | Neutron external network | | flavors | Neutron Service Flavors | | net-mtu | Network MTU | | availability_zone | Availability Zone | | quotas | Quota management support | | l3-ha | HA Router extension | | provider | Provider Network | | multi-provider | Multi Provider Network | | address-scope | Address scope | | extraroute | Neutron Extra Route | | subnet-service-types | Subnet service types | | standard-attr-timestamp | Resource timestamps | | service-type | Neutron Service Type Management | | l3-flavors | Router Flavor Extension | | port-security | Port Security | | extra_dhcp_opt | Neutron Extra DHCP opts | | standard-attr-revisions | Resource revision numbers | | pagination | Pagination support | | sorting | Sorting support | | security-group | security-group | | dhcp_agent_scheduler | DHCP Agent Scheduler | | router_availability_zone | Router Availability Zone | | rbac-policies | RBAC Policies | | standard-attr-description | standard-attr-description | | router | Neutron L3 Router | | allowed-address-pairs | Allowed Address Pairs | | project-id | project_id field enabled | | dvr | Distributed Virtual Router | +---------------------------+-----------------------------------------------+ |
mungkin hasil, yang diatas bisa berbeda dengan hasil yang anda coba. list diatas adalah service yang aktif untuk neutron networking service
kemudian untuk verfikasi opsi network 1 dan 2 ada dibawah ini
kita pilih yang option 2 : Self-service networks
|
1 2 3 4 5 6 7 8 9 10 |
root@controller:~# openstack network agent list +--------------------------------------+--------------------+------------+-------------------+-------+-------+---------------------------+ | ID | Agent Type | Host | Availability Zone | Alive | State | Binary | +--------------------------------------+--------------------+------------+-------------------+-------+-------+---------------------------+ | 0e09c7bb-3785-4c35-ac67-544419fbce7e | L3 agent | controller | nova | True | UP | neutron-l3-agent | | 2781f505-981e-44e1-80e6-15473767b43b | Metadata agent | controller | None | True | UP | neutron-metadata-agent | | 6098e12a-0dc0-4599-a739-ab07e08c38ae | Linux bridge agent | compute | None | True | UP | neutron-linuxbridge-agent | | a024239b-eb61-46e9-b845-c51af7dae27d | DHCP agent | controller | nova | True | UP | neutron-dhcp-agent | | a1f7f2ac-6da3-489b-aac9-5b21655c3c2c | Linux bridge agent | controller | None | True | UP | neutron-linuxbridge-agent | +--------------------------------------+--------------------+------------+-------------------+-------+-------+---------------------------+ |
pada bagian ini kita bisa melihat bahwa terjadi integrasi system network linux bridge agent ke controller node. kita lihat ada 4 service yang aktif dari sisi controller node dan ada 1 service yang aktif dari sisi compute node.
SUKSES……………. semua servicenya running.
cukup sekian dulu untuk pembahasan verfikasi dipart10, nanti kita akan lanjutkan pada part11 untuk pembahasan Dashboard service
wassalam….
pada part9 ini kita akan melanjutkan dari part sebelumnya yaitu menginstall neutron pada compute node
Jalankan perintah dibawah ini pada compute node
[COMPUTE NODE]
pada compute node ini menangani konektifitas dan security group pada instances
|
1 |
root@compute:~# apt install neutron-linuxbridge-agent |
konfigurasi networking secara umum didalamnya terdapat mekanisme authentikasi, message queue, dan plugin

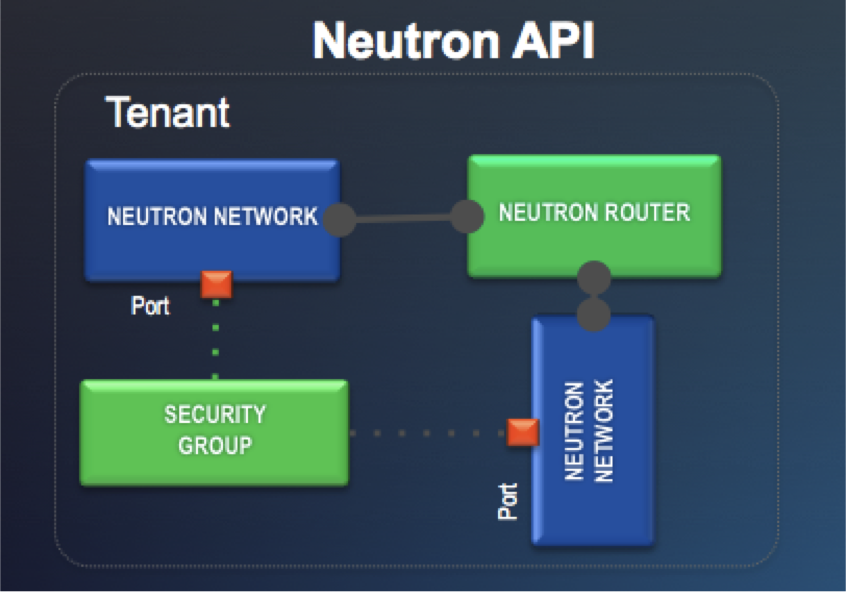

pada part8 ini kita akan membahas tentang neutron networking service memungkinkan kita untuk membuat dan memasang interface pada openstack ke jaringan lain, kita juga bisa membuat load balancer, vpn , firewall atatupun vrouter.
pada Neutron terdapat beberapa componen diantaranya adalah neutron-server, openstack networking plug-ins and agent dan messaging queue.
[Konsep Neutron]
Openstack Networking(Neutron) mengelola semua aspek jaringan pada virtual networking infrastructure (VNI) dan layer akses dari Pyshical Networking Infrastructure (PNI) di Openstack Environment. tidak hanya itu, project openstack networking memungkinkan untuk membuat virtual topologi yang advance yang mungkin mencakup layanan seperti firewall, load balancer dan virtual private network (VPN).
tidak hanya itu Networking juga menyediakan network, subnet dan router sebagai objek akstraksi. dan cangihnya setiap abstraksi memiliki kemampuan yang hampir sama dengan perangkat aslinya. dan yang cukup menarik bagi saya adalah pada openstack kita bisa menerapkan software defined networking semacam protocol openflow bisa digunakan sebagai controller untuk memanagement semua jaringan di openstack.
okee kita langsung coba saja, sebelum kita install neutron, kita harus membuat database terlebih dahulu.
pada part7 ini, saya akan memverifikasi hasil konfigurasi sebelumnya yaitu part5 dan part6.
jalankan perintah dibawah ini pada CONTROLLER NODE
|
1 |
root@controller:~# . admin-openrc |
|
1 2 3 4 5 6 7 8 9 |
root@controller:~# openstack compute service list +----+------------------+------------+----------+---------+-------+----------------------------+ | ID | Binary | Host | Zone | Status | State | Updated At | +----+------------------+------------+----------+---------+-------+----------------------------+ | 3 | nova-consoleauth | controller | internal | enabled | up | 2016-10-21T16:47:36.000000 | | 4 | nova-scheduler | controller | internal | enabled | up | 2016-10-21T16:47:37.000000 | | 5 | nova-conductor | controller | internal | enabled | up | 2016-10-21T16:47:33.000000 | | 6 | nova-compute | compute | nova | enabled | up | 2016-10-21T16:47:37.000000 | +----+------------------+------------+----------+---------+-------+----------------------------+ |
hasil dari perintah openstack compute service list, memunculkan tiga service di controller node dan satu service di compute node.
itu artinya compute sudah terintegrasi dengan controller.
cukup sekian dulu untuk pembahasan verfikasi dipart7, nanti kita akan lanjutkan pada part8 untuk pembahasan networking service
wassalam

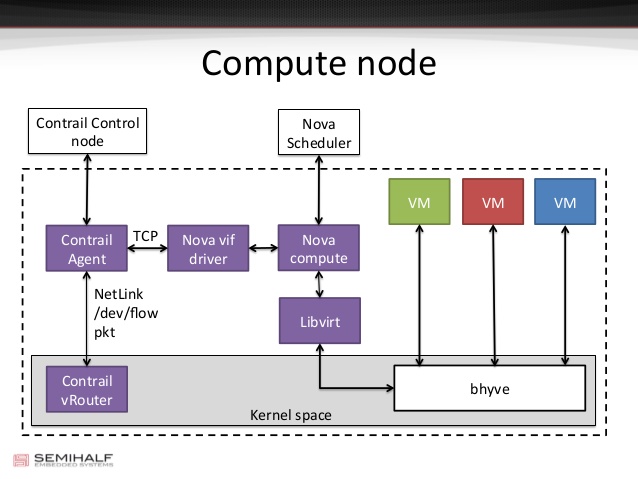

pada part6 ini kita akan membahas nova compute service yang berfungsi untuk memanagement instance (vm) pada cloud, dan memiliki fungsi yang lainnya seperti nova compute, nova scheduler , nova api dan lain-lain yang akan di install pada compute node
*WARNING = JALANKAN PERINTAH PADA PART6 DI COMPUTE NODE
[COMPUTE NODE]
|
1 |
root@compute:/home/server# apt install nova-compute |
pada compute node ini kita hanya menginstall nova-compute, sebelumnya di controller node kita sudah install conpute service juga. intinya nanti antara controller node dengan compute node harus saling terintegrasi.
pada part5 ini kita akan membahas nova compute service yang berfungsi untuk memanagement instance (vm) pada cloud, dan memiliki fungsi yang lainnya seperti nova compute, nova scheduler , nova api dan lain-lain.
untuk menginstall nova compute service ini, lumayan ribet karena nanti kita menginstall di controller node & compute node
sebelum kita menginstall nova compute kita harus buat database terlebih dahulu di controller node
*WARNING = JALANKAN PERINTAH PADA PART5 DI CONTROLLER NODE
pada part4 ini kita akan membahas tentang glance sebagai image service, yang berfungsi utnuk membuat template yang akan dinstall pada vm, sehingga proses pembuatan vm sangat cepat, tanpa harus installasi terlebih dahulu.
semua konfigurasi image service ini ada di controller node
[CONTROLLER NODE]
sebelum kita mengkonfigurasi image service kita harus membuat database terlebih dahulu
login ke database server mariadb mengunakan root
|
1 2 3 4 5 6 7 8 9 10 11 |
root@controller:/home/server# mysql -u root -p Enter password: password_root Welcome to the MariaDB monitor. Commands end with ; or \g. Your MariaDB connection id is 54 Server version: 10.0.27-MariaDB-0ubuntu0.16.04.1 Ubuntu 16.04 Copyright (c) 2000, 2016, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. MariaDB [(none)]> |
pada part3 ini kita akan membahas keystone sebagai identity service yang berfungsi untuk authentikasi ke semua service di openstack.
semua konfigurasi identity service ini ada di controller node
[CONTROLLER NODE]
sebelum kita mengkonfigurasi identity service kita harus membuat database terlebih dahulu
login ke database server mariadb mengunakan root
|
1 2 3 4 5 6 7 8 9 |
root@controller:~# mysql -u root -p Enter password: Welcome to the MariaDB monitor. Commands end with ; or \g. Your MariaDB connection id is 44 Server version: 10.0.27-MariaDB-0ubuntu0.16.04.1 Ubuntu 16.04 Copyright (c) 2000, 2016, Oracle, MariaDB Corporation Ab and others. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. |
setelah itu buat database dengan nama “keystone”
|
1 2 |
MariaDB [(none)]> create database keystone; Query OK, 1 row affected (0.00 sec) |
kemudian memberikan hak akses ke database keystone
|
1 2 3 4 5 |
MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost' IDENTIFIED BY 'password_anda'; Query OK, 0 rows affected (0.00 sec) MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%' IDENTIFIED BY 'password_anda'; Query OK, 0 rows affected (0.01 sec) |
pada part2 ini kita akan membahas seputar SQL database dan memcached. untuk database yang akan kita gunakan adalah MariaDB. jalankan perintah dibawah ini pada Controller
[CONTROLLER NODE]
Install dan config mariadb server
|
1 |
root@controller:~# apt install mariadb-server python-pymysql |
setelah install packet diatas, maka buat dan edit file di /etc/mysql/mariadb.conf.d/99-openstack.cnf
|
1 2 3 4 5 6 7 8 9 10 |
root@controller:~# nano /etc/mysql/mariadb.conf.d/99-openstack.cnf [mysqld] bind-address = 10.0.0.10 default-storage-engine = innodb innodb_file_per_table max_connections = 4096 collation-server = utf8_general_ci character-set-server = utf8 |
